Empire Cycles MX6-R - tytanowa rama z drukarki 3D / C.D.

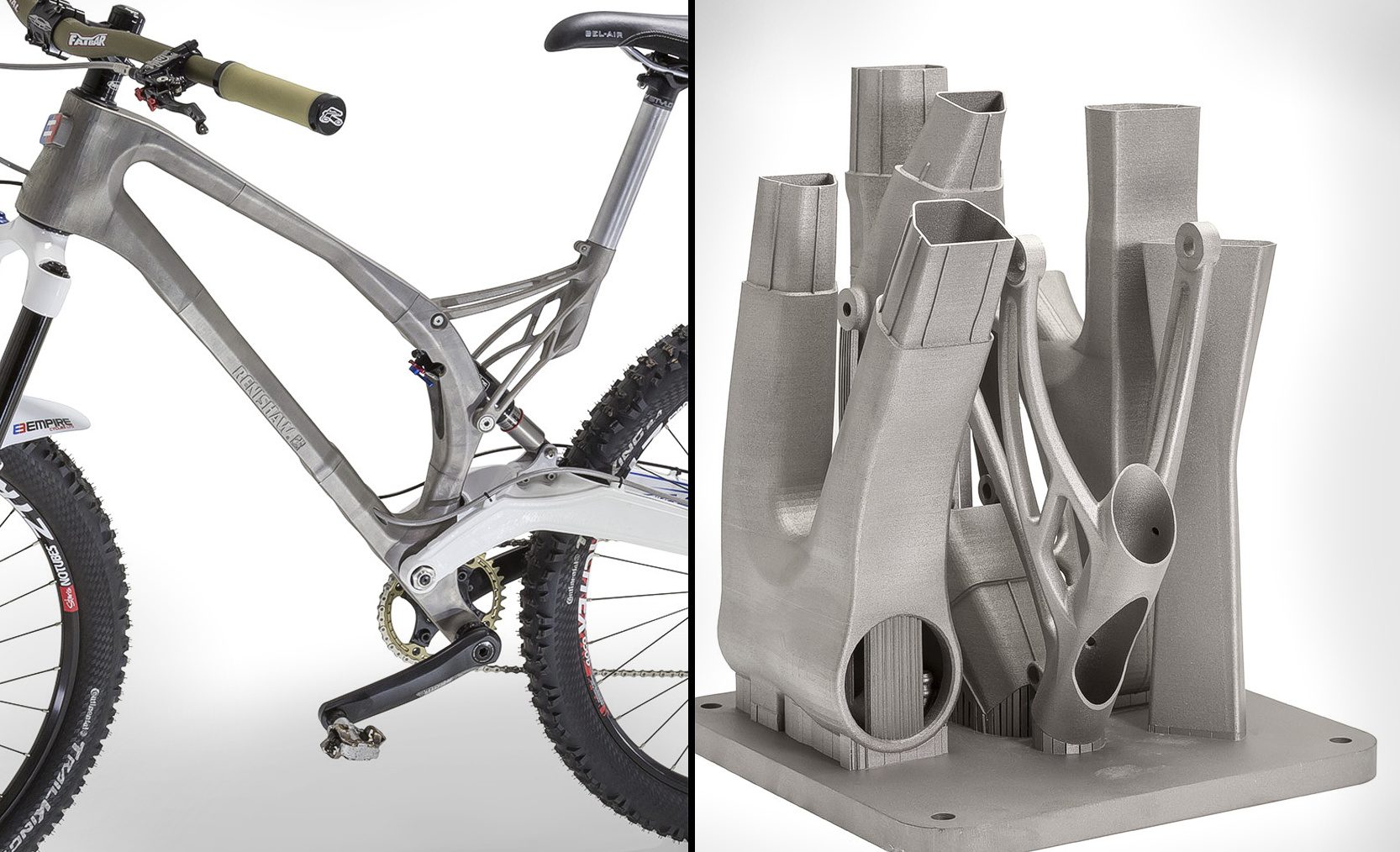

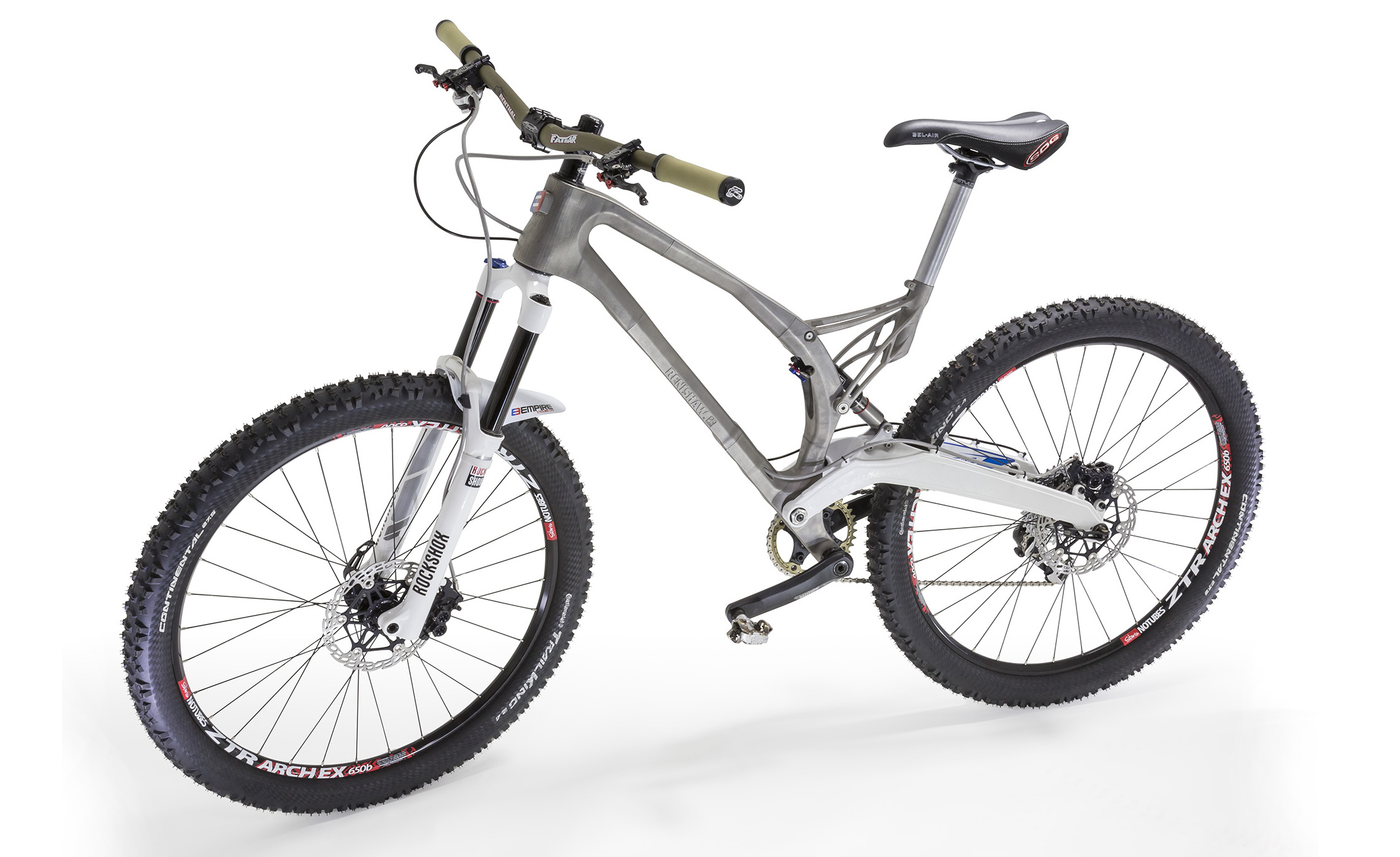

Rama full-suspension do enduro o wadze 1,4 kg i skoku 150mm? Tak, to już rzeczywistość. Nie od dziś wiadomo, że drukarki 3D osiągają imponujące wyniki w produkcji różnego rodzaju konstrukcji. Na początku roku brytyjska firma Empire Cycles z pomocą firmy Renishaw stworzyła w pełni praktyczną i wytrzymałą ramę wykonaną z tytanu o nazwie MX6-R – teraz mamy możliwość poznać parę technicznych faktów dotyczących produkcji wspomnianego modelu.

Stopy tytany są bardziej gęste niż stopy aluminium, o gęstości odpowiednio 4 g/cm3 i 3 g/cm3 (aluminium – 2.7g/cm3). Jedynym sposobem na wyprodukowanie lżejszych części niż ze stopu aluminium była zmiana projektu oraz usunięcie materiału, bez wpływu na ogólną wytrzymałość.

Mimo iż koszty produkcji były wysokie, jest to kolejny, spory krok naprzód. Rama dzięki zastosowaniu tytanu zamiast aluminium, waży 1.4kg zamiast 2.1kg (!).  Firma Renishaw zgodziła się na początku na opracowanie 3D pojedynczego elementu mocowania sztycy, jednak po zadowalających wynikach zdecydowano się na produkcję pozostałych elementów. W przypadku samego mocowania sztycy, redukcja 44% materiału zmniejszyła wagę elementu z 360 do 200 gramów.

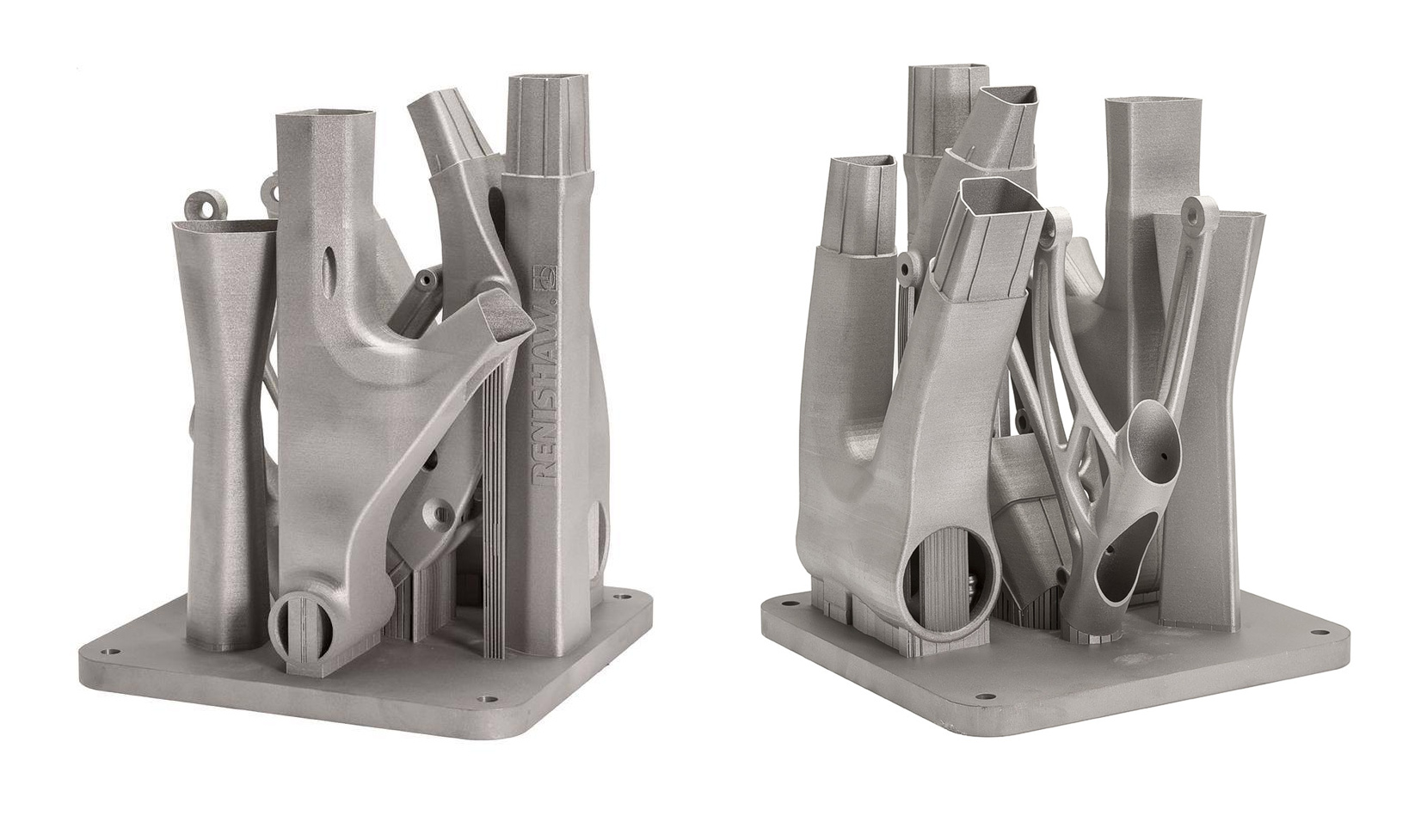

Jednym z ograniczeń produkcyjnych był druk elementów o długości max. 30 cm, które udało się połączyć specjalnym klejem. Cały proces okazuje się jednak bardzo kosztowny, gdyż produkcja ramy MX6-R wyniosła ponad 22.000 Euro. Mimo to, perspektywy ciągle rozwijającej się technologii wyglądają bardzo obiecująco, głównie przez możliwość optymalizacji wagi, które otwierają przed konstruktorami zupełnie nowe pole do popisu.

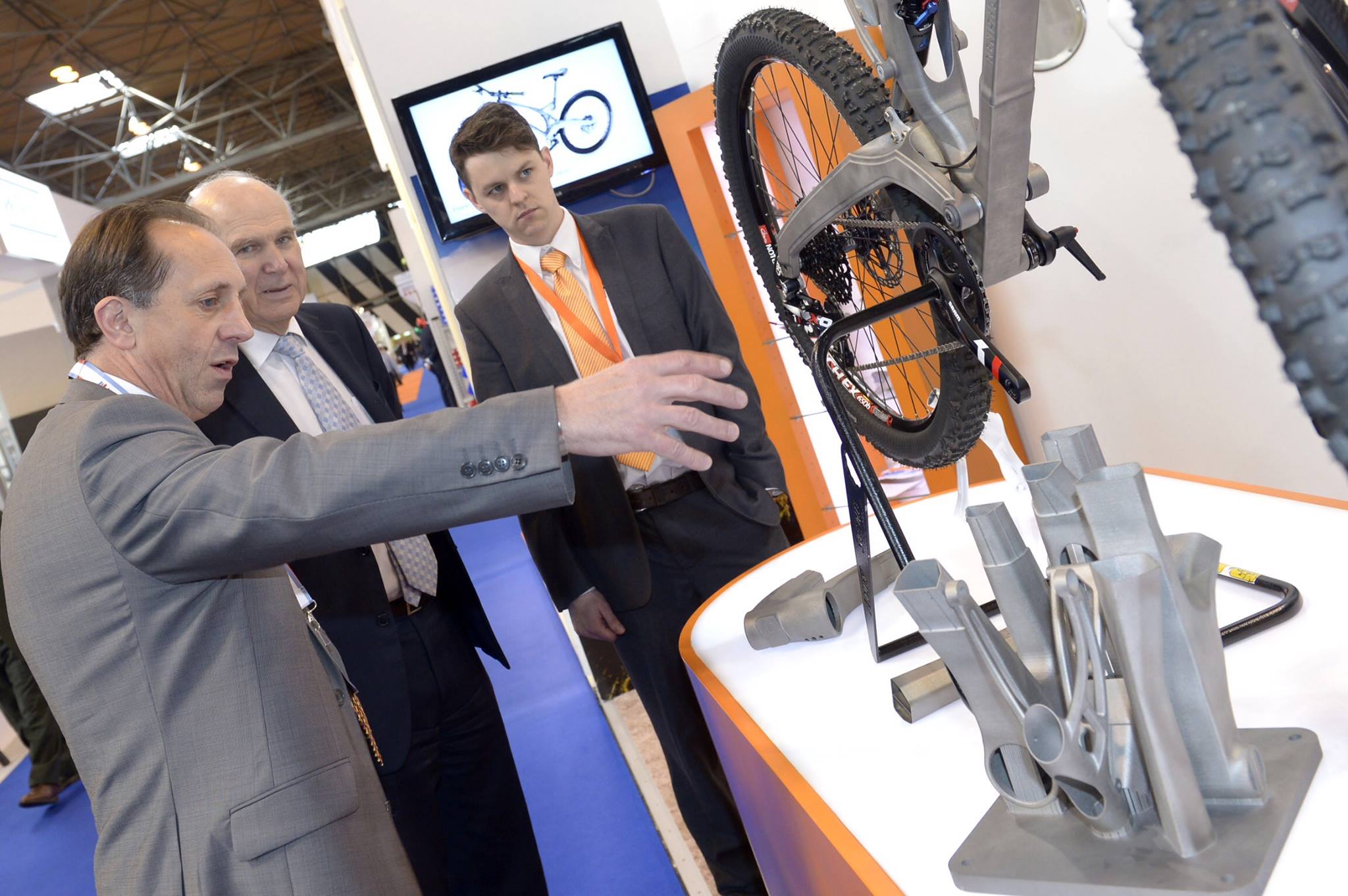

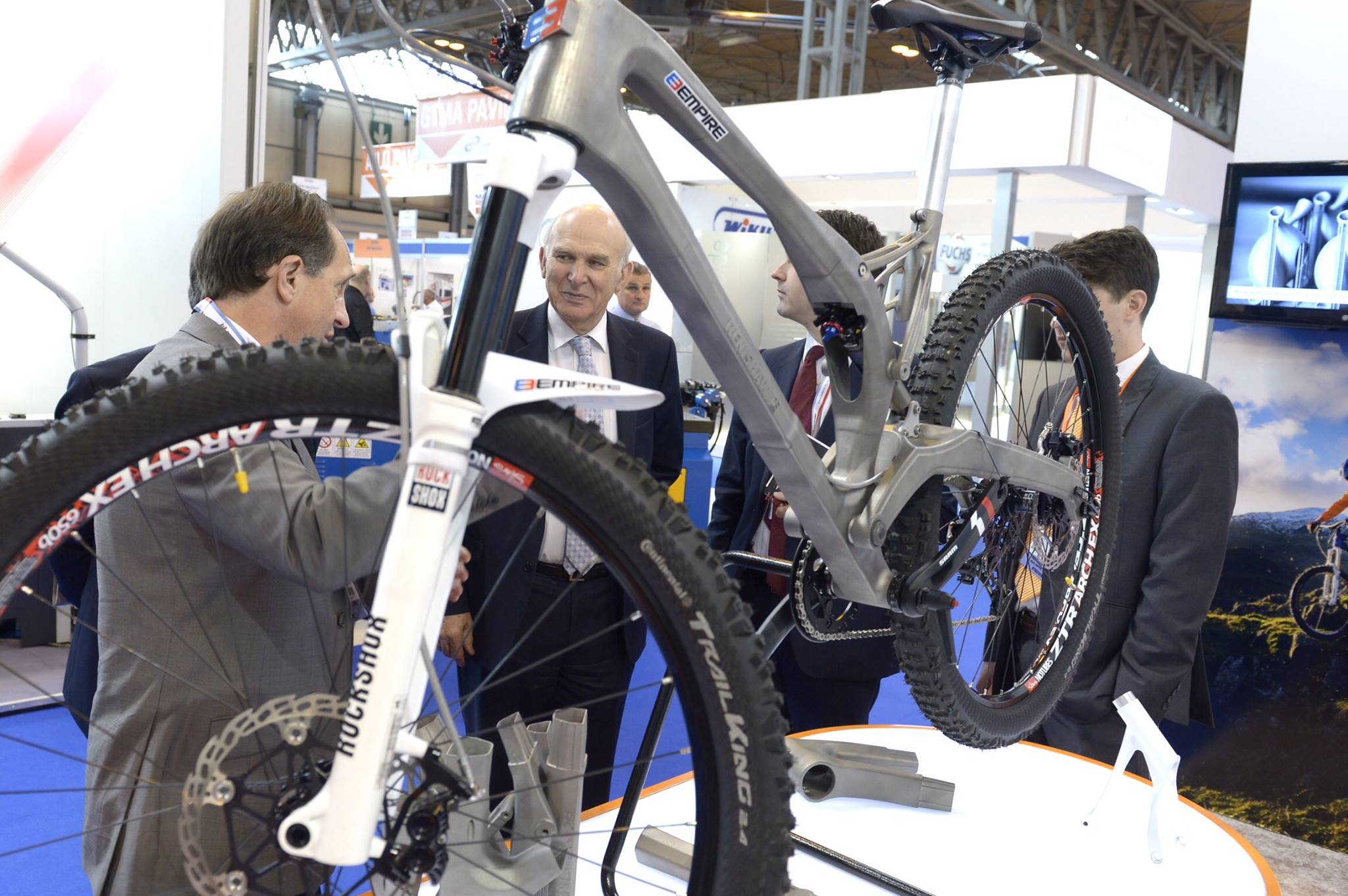

..a jak długo trwały prace? Łącznie projekt trwał prawie 5 miesięcy – od samego zamysłu do wystawy na Euromold 2013, w tym 11 tygodni na projekt wszystkich drukowanych części, oraz 2 tygodnie na zbudowanie ramy.

Nie pozostaje nam nic innego jak pozazdrościć właścicielowi opisywanego Empire MX6-R..

Dodatkowe informacje: http://empire-cycles.com, http://www.renishaw.com
